用于2.4g路由器頻段的fpc天線的制造方法：
本實用新型涉及通信天線領域，尤其涉及一種用于2.4G頻段路由器的FPC天線。
背景技術：
路由器是人們?nèi)粘Ｉ钪斜夭豢缮俚碾娮釉O(shè)備。 它用于將有線網絡信號轉換為無線信號供人們使用。 它可以被視為轉發器。 來自家中墻壁的寬帶網絡信號被轉發到附近的無線網絡設備，例如筆記本電腦，支持WiFi的手機或PAD。

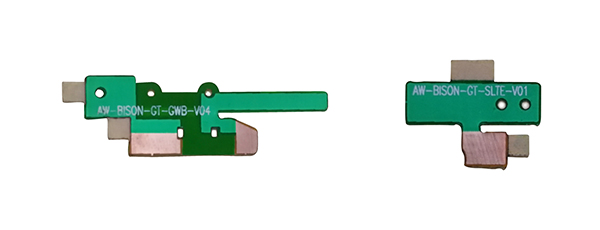

FPC天線
路由器性能的關鍵是其天線結構。 如果配置了良好的路由器，則天線應具有較強的增益和其他電氣性能。
當前，大多數路由器使用2.4G頻段作為該頻段中WIFI的網絡頻率。 2.4G頻段在室內環境下具有很強的抗衰減能力。 但是，由于許多設備使用2.4GHz，因此存在很多干擾，并且不能保證足夠的穩定性。
技術實現要素：
本實用新型的目的是解決上述問題，為路由器的2.4G頻段提供一種FPC天線，其抗干擾能力強，性能穩定。
為了達到上述目的，本發明通過以下技術方案來實現：
• 用于路由器2.4G頻段的FPC天線，包括PI基板，輻射單元和RF電纜。
• PI基板層的上表面覆蓋有輻射單元，輻射單元的上表面覆蓋有PI襯底的整個上表面。 PI基板的下表面覆蓋有3M膠水，PI基板的下表面覆蓋有3M膠水。 3M膠水具有可剝離的膠粘劑離型紙層，
• 其特征在于：輻射單元包括第一輻射單元和第二輻射單元，第一輻射單元和第二輻射單元具有相同尺寸的直角梯形結構，短邊和第二輻射 單元對稱地布置在PI基板上，并且第一輻射單元和第二輻射單元的相鄰側面分別設有第一饋電點和第二饋電點，第一饋電點和第二饋電點連接 與射頻線。
此外，
• 輻射單元是單面電解銅箔。
• 單面電解銅箔的厚度為18μm。
• 第一饋電點和第二饋電點均設有鍍金層，鍍金層的厚度大于0.03μm。
• 在PI基板和輻射單元之間提供AD膠。
• 射頻線包括從內到外依次排列的芯線，透明絕緣層，屏蔽層和外部保護層。
• 第一饋入點鍍錫以連接射頻線的芯線，第二饋入點鍍錫以連接射頻線的電氣點和屏蔽層。
• 通過OSP處理來處理第一和第二進料點。
本實用新型的有益效果是：
本實用新型的FPC天線具有結構設計新穎，生產容易，工藝合格率高，信號接收靈活性好等優點，可以穩定地接收2.4GHz信號，抗干擾能力強，信號穩定性好。
